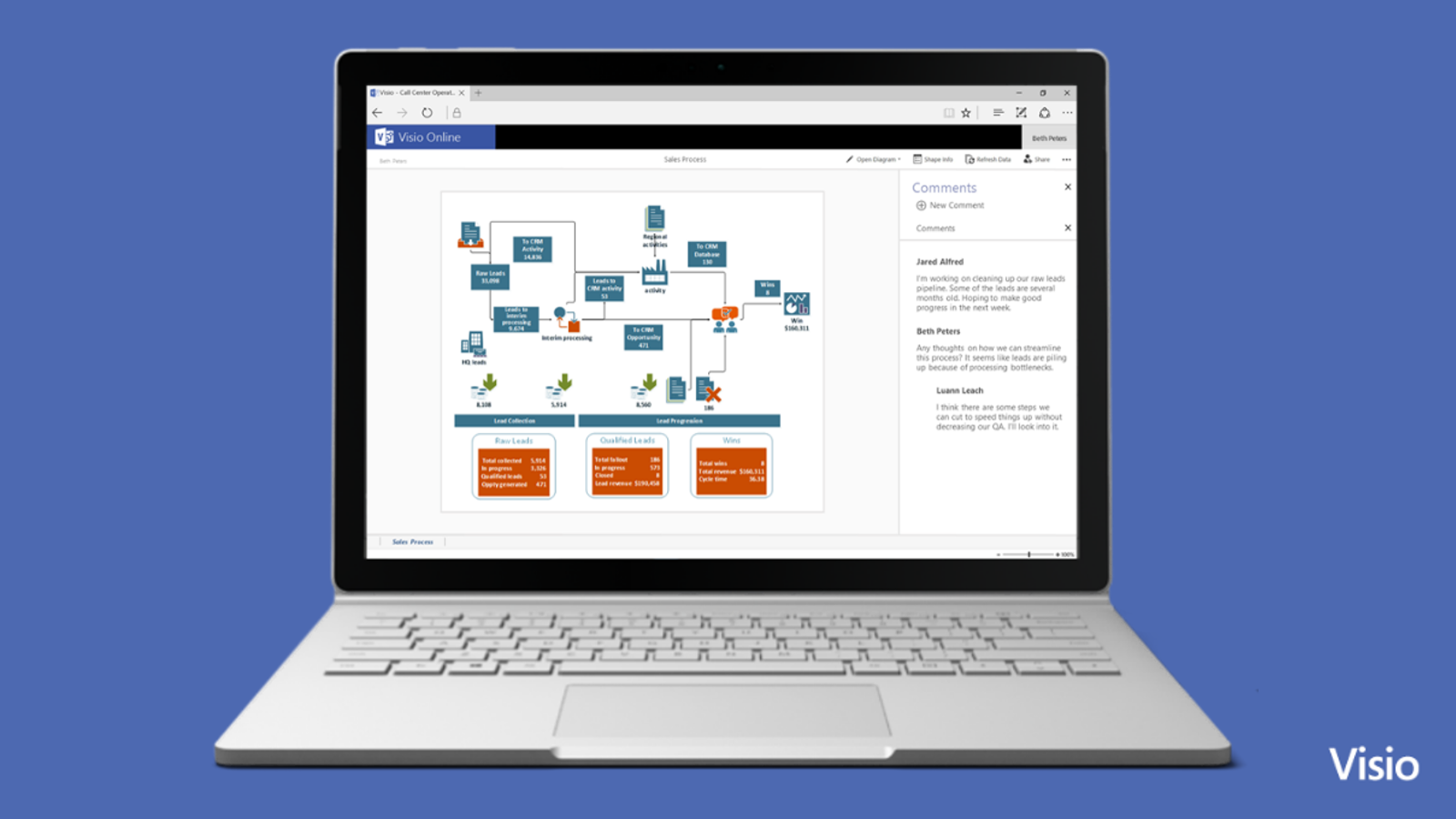

MS Visio – это современный графический редактор, предназначенный для быстрого и эффективного создания графических изображений любой сложности. Вне зависимости от способностей пользователя к рисованию, Visio облегчает создание всех типов схем, диаграмм и рисунков.

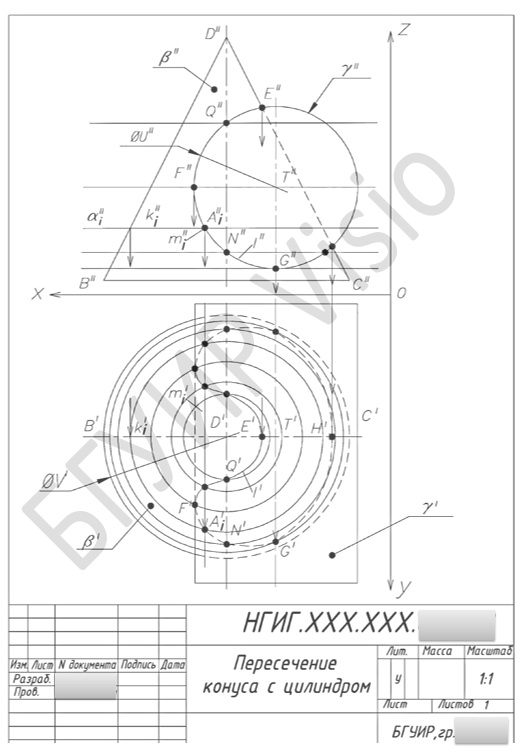

Он является не совсем традиционным графическим редактором: с одной стороны, обладает богатыми возможностями для построения сложных чертежей и графических изображений, а с другой – имеет множество полезных и удобных надстроек, обеспечивающих, например, доступ к организационным диаграммам или построение обычных и трехмерных графиков.

Составление схем в Visio можно условно разделить на три этапа:

• подготовка к работе;
• формирование изображения схемы;
• работа с текстом.

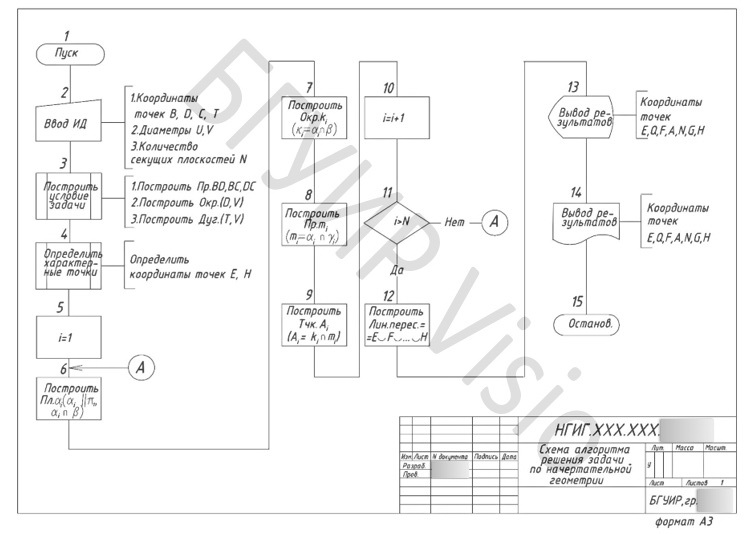

Правила выполнения схем алгоритмов в Visio

Схемы выполняют на листах стандартного формата. Схема должна быть построена таким образом, чтобы поток информации имел направление сверху вниз и слева направо. Такое направление считается стандартным и стрелки на соединяющих символы линиях, как правило, не указывают. Если поток имеет направление, отличное от стандартного, стрелки должны указывать это направление. Линии в схемах, как правило, должны подходить к символу (фигуре) слева или сверху, исходить справа или снизу и быть направлены к центру символа.

Символы и соединяющие линии должны иметь одинаковую толщину (рекомендуется тонкая линия). Желательно, чтобы символы были одного размера и располагались равномерно.

Форма символов должна повторять форму, установленную ГОСТ 19.701–90.

Размеры символов определяются насыщенностью схемы, количеством поясняющего текста внутри символов и техническими возможностями устройств вывода компьютера.

Внутри символов помещают краткие записи и обозначения, служащие для понимания выполняемых ими функций. Текст более подробного описания и пояснения функций помещают в символе комментария.

Линии, соединяющие символы должны быть приемлемой длины. Линии потока информации допускается разрывать в следующих случаях:

1. связываемые линией символы находятся на разных листах;
2. символы схемы удалены друг от друга, и соединяющие линии будут длинными или будут пересекать другие линии.

В месте обрыва линии и в месте ее продолжения применяют символы-соединители с одинаковым буквенным, цифровым или буквенно-цифровым обозначением.

В схемах может применяться идентификатор символов, который определяет символ для использования в справочных целях (например, порядковый номер символа по схеме). Идентификатор символа должен располагаться слева над символом. В схеме может применяться описание символа, используемое для улучшения понимания функции символа как части схемы, которое необходимо помещать справа над символом.
